螺旋插板阀

  • 型号:LMD
  • 连接形式:法兰
  • 主体材料:铸钢、不锈钢
  • 公称通径:100-3000
  • 适用介质:物料、粉体、颗粒
  • 密封形式:硬密封、软密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:手动、气动、电动

阀门详情

        螺旋插板阀也叫手动插板阀,一般于星型卸料器配套设施应用。螺旋插板阀的直经与星型卸料器入料口配套设施,有正方形和环形二种。此插板阀的优势取决于阀体公称直径无带槽,介质不容易卡滞阻塞,而且具备全公称直径商品流通特点,合适粉体设备颗粒物介质的管路中应用。

        插板门密封性构造能够分软密封性、硬密封构造。工艺性能好,结构紧凑等特性,密封性高压插板阀为主题活动总体设计,有防损坏和全自动赔偿作用,因此使用寿命更长。插板门在关掉和打开全过程中高压插板阀跟闸板一直紧靠健身运动,促使插板阀开闭力平稳,而且具备断开介质等特性。配备手轮能够很立即实际操作手轮来启闭阀门。

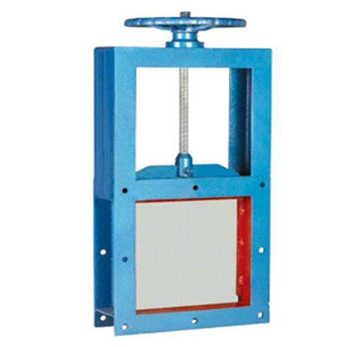

      螺旋插板阀



        螺旋插板阀构造特性及原理:

        手动单边螺旋插板阀关键由框架结构、闸板、丝杆螺母、螺帽等零件组成。该阀构造简易、实际操作灵便、重量较轻、无卡阻、断开快、非常适用各种无黏度的固态、颗粒料及低于φ10mm 的颗粒料,晶体料的运输及总流量调整,手动单边螺旋水闸安裝不会受到视角限定。实际操作便捷,能随时随地调节油管压力。流体力学摩擦阻力小;启、闭需要扭矩较小;全开时,突面受工作中介质的冲蚀比球阀小;型体构造非常简单,生产制造工艺性能不错。

        螺旋闸门概述

        SCREW GATE VALVE

        螺旋闸门用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大,启动频繁,切断迅速的理想设备。

        This valve is widely used at the top and bottom of store house and carry port in metallurgical, mining, building material, food, chemical industries etc. It is the ideal equipment to control a great changing flow, to open and close frequently and to stop quickly.

        螺旋闸门结构特点

        Structure characteristic:

        结构简单、操作灵活、重量轻、无卡阻、切断快,特别适用于各类无粘度的固体、粉料及小于 Φ 10mm 的颗粒料,晶粒料的输送及流量调节,安装不受角度限制, 操作方便, 能随时调节开度。该阀门有手轮和链轮操纵两种操作形式, I 型为手轮, II 为链轮。单向和双向两种结构形式, LZD 为单向、 LZS 为双向。

        This valve is simple in structure, handy to operate, light in weight, non-obstructive and quick to stop. It is suitable to be used to carry all kinds of solid material, particle and crystal particle whose diameter is below 10mm and to adjust the flow. It can be installed at any angle and operated handily. The size of its gate can be regulated at any time. This valve has two type of operation. One is manual wheel operation; the other is chain wheel operation. Ⅰ means manual wheel. Ⅱ means chain wheel. The valve has two type of construction LZD is signal direction and LZS is double direction.

        螺旋闸门工作原理

        Working principle

        主要由框架、闸板、丝杆、螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的。

        It is mainly made up of frame, gate board, screw pole, nut etc. Rotate the handwheel by hand, then the screw pole drives the nut and gate board move in horizontal to and fro to open or close the valve.

        中特阀门订货须知:

        尊敬的用户您好:如果在您确定要使用螺旋插板阀之前,请一定要与我们的销售人员核对好以下几点的产品参数。

        一、阀门的产品名称与型号、阀门的口径、阀门是否带附件以便我们的为您正确选型、阀门的使用压力、工况的使用温度和阀门使用介质温度。

        二、若已经由设计单位选定螺旋插板阀型号,请按相关型号直接向我们销售部订购。

        三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的中特阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.9famen.com】如有任何疑问。您可以致电13868647363给我们,我们一定会尽心尽力为您提供优质的服务。
