SFZ铸铁镶铜方闸门

  • 型号:SFZ
  • 连接形式:附壁式
  • 主体材料:灰铸铁、球墨铸铁
  • 公称通径:200*200-3000*3000
  • 适用介质:水
  • 密封形式:硬密封
  • 外形:中型
  • 流动方向:单向、双向
  • 驱动方式:手动、气动、电动

阀门详情

        一、SFZ铸铁镶铜方闸门概述:

        铸铁镶铜方闸门是闸门的一种,主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用,根据建设部通用标准和美国AWWA标准设计生产。

        二、SFZ铸铁镶铜方闸门的组成:

        铸铁镶铜方闸门主要由门框、闸板,带有铜合金的金属密封面、丝杆、轴导架(丝杆总长超过4m才配套)及可调楔型压块等组成。闸门具有结构坚固、密封性强、耐磨耐蚀性强、安装使用方便的特点。当闸门长期使用,密封面磨损时,可调整楔块位置,便能恢复原密封性能。闸门的启闭采用手电两用螺杆式启闭启闭机安装在操作平台上,手动摇把的操作力小于150N,离地的高度满足人工操作的要求。

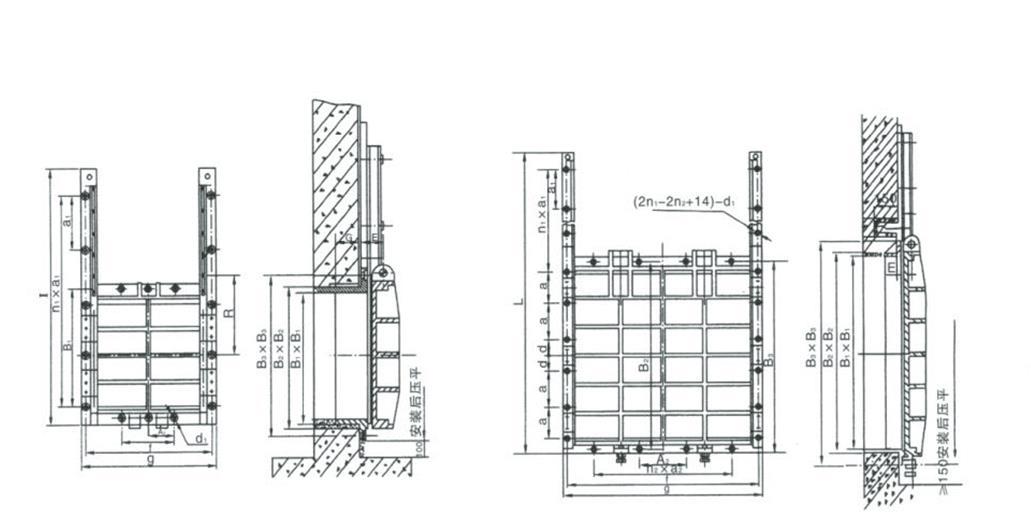

      铸铁镶铜方闸门



        A.门体为整体铸造的方形、圆形平板,并在迎水面自带“#”字形的加强筋,加强筋的数量视闸门规格大小而定。门体平面精加工出带有镶铜条的槽,以便镶入青铜密封面。门体两侧精加工与门框侧槽配合,形成上下滑轨。门体上端自带有吊耳。

        B.门框采用优质铸铁材料经浇铸加工,就门框断面尺寸及结构形式而言,其抗拉、抗压、抗剪强度的安全系数为5,门框两侧自带导槽,精加工之后作门体升降的轨道。门框平面经立车精加工并分别加工一道槽,以便镶入青铜密封面。

        C.导轨左右对称布置,用螺栓及定位销与门框二侧端部连接(中小口径的闸门,其导轨与门框浇注成一体),导轨的长度一般为闸门全开启高度的2/3。

        门板、门体、导轨设计按最大水头为0.1MPa计算,其抗拉、抗压、抗剪计算强度的安全系数≥5。门体在最大水压作用下挠度不大于1/1500。在计算厚度上留有2mm的腐蚀余量。

        D.楔紧装置:为达到闸门的止水效果,闸门两侧设置楔块。楔紧装置由楔块及楔座组成。

        楔块用锡青铜制成,用沉头螺栓分别与门体和门框上的楔座固定,楔座铣成长孔,便于楔块的调整。

        楔紧副两楔紧面的粗糙度不大于3.2µm,当闸门的某一处止水效果不好时可局部调整楔块,当门体未关到位时或已到位而楔块尚未楔紧时,需调整全部楔块。

        E.闸门采用门框矩形或圆形铜合金密封条紧密贴合的结构形式实现密封性能。门体关闭时通过锲块的作用,使门体、门框上经精加工的铜条面紧密接触达到密封效果,门框密封座与门板密封座装配后的间隙控制在0.1mm内。闸板与闸框导向槽间隙小于1.6mm。密封座采用铜合金精密加工

        F.丝杆由圆钢加工成梯形螺纹,其精度达到7e级标准。丝杆总长度超过5000mm时,需作分段加工,其接头采用圆钢加工成内圆孔,并用圆钢铰制螺栓将丝杆和接头固定。

        三、SFZ铸铁镶铜方闸门性能参数:

        1.型号与规格:方闸门:明杆式 SFZ 200mm*200mm--3000mm*3000mm

        2.铸铁镶铜方闸门主要性能指标:

        a)闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜。

        b)密封面每米长度渗水量:正向≤0.7L/min ·m 反向≤1.25L/min ·m

        c)公称压力≤0.1Mpa;密封试验压力0.1Mpa。

        d)工作环境:温度-20℃~120℃ 湿度:95% 工作介质:水与污水PH值:5~10

        e)安装位置:正常状态下正向迎水、处于铅垂状态。

        f)最大工作水头:单向受压:正向:10m 反向:5m 双向受压:均为10m

        g)启闭速度:不小于0.2m/min,不大于1.5m/min。

        h)闸框距边壁距离≥300㎜,距池底距离≥150㎜~250㎜。

        四、SFZ铸铁镶铜方闸门特点:

        SFZ铸铁镶铜方闸门采用独特的外弧形设计,结构合理、受力均匀,采用优质灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,并经精密加工后配研,达到平面接触密封,密封性能好,当密封止水性能下降时,可通过楔块装置的调整加以解决。

        1.铸铁镶铜方闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 (对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的1/2~1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

        2.通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。

        3.采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。

        4.品种规格齐全,适应性广。

        5.与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到 水、关水或调节水位的目的。

        中特阀门订货须知:

        尊敬的用户您好:如果在您确定要使用SFZ铸铁镶铜方闸门之前,请一定要与我们的销售人员核对好以下几点的产品参数。

        一、阀门的产品名称与型号、阀门的口径、阀门是否带附件以便我们的为您正确选型、阀门的使用压力、工况的使用温度和阀门使用介质温度。

        二、若已经由设计单位选定SFZ铸铁镶铜方闸门型号,请按相关型号直接向我们销售部订购。

        三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的中特阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.9famen.com】如有任何疑问。您可以致电13868647363给我们,我们一定会尽心尽力为您提供优质的服务。
