H61Y高温高压升降式止回阀-1

阀门详情

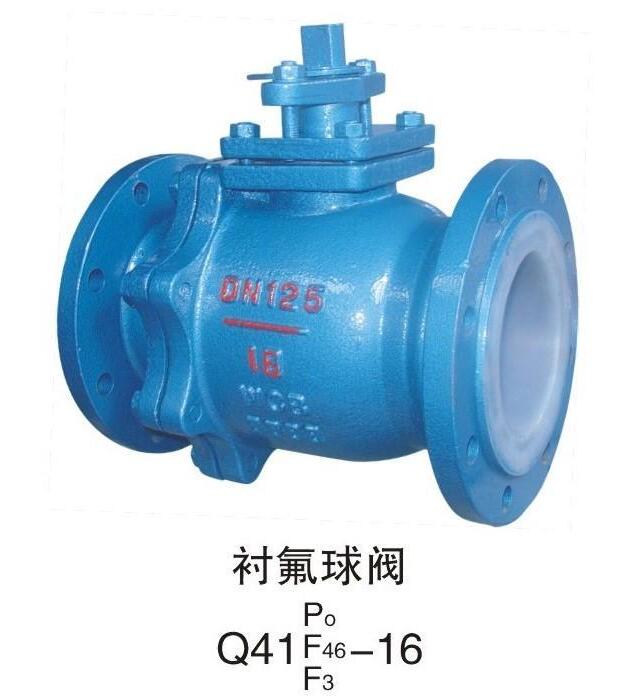

　　衬氟球阀 Q41F46-16C内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)，故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果最明显。

　　





　　一、Q41F46衬氟球阀产品特点：

　　1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质

　　2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护

　　3、启闭件球件与阀杆铸(锻)为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性

　　4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏

　　5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修

　　二、Q41F46衬氟球阀执行标准：

　　设计标准：GB12237

　　结构长度：GB12221

　　法兰标准：JB/T79-94 GB9113.1-26

　　检验试验：JB/T9092-99

　　三、Q41F46衬氟球阀性能参数：

　　型号Q41F46-10Q41F46-16Q41F46-10CQ41F46-16C

　　工作压力(MPa)1.01.61.01.6

　　适用温度(℃)-10～150-20～150

　　适用介质腐蚀性介质

　　材料阀体铸铁内衬聚四氟乙烯铸钢内衬聚四氟乙烯

　　球体铸钢外包聚四氟乙烯

　　密封圈增强聚四氟乙烯聚四氟乙烯

　　填料聚四氟乙烯

　　四、Q41F46衬氟球阀主要外形和链接尺寸：

　　公称通径PN1.6(MPa)主要外形尺寸和连接尺寸(mm)参考值

　　DNLDD1D2fbZ-ΦdH1Do

　　151309565453144-Φ1495140

　　2014010575553144-Φ1498150

　　2515011585653164-Φ14113150

　　32165135100783184-Φ18130180

　　40180145110853184-Φ18135200

　　502001601251003.5204-Φ18140220

　　652201801451203.5204-Φ18145280

　　802501951601354228-Φ18205320

　　1002802151801554248-Φ18230380

　　1253202452101854268-Φ18252500

　　1503602802402104288-Φ23283600

　　2004003352952655308-Φ23325750

　　25045040535532053412-Φ26370900
