轻型通风蝶阀

来源: 阀门技术发布时间: 2019-07-13 09:00 浏览次

轻型通风蝶阀详解介绍：
　　结构特点
　　1、轻型通风蝶阀采用钢板(不锈钢板)焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。
　　2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响
　　用途：
　　本蝶阀广泛适用于建材、冶金、矿山、电力等生产过程中公称压力为0.25Mpa以内的管道上，用以连通、启闭或调节介质量。
　　主要性能：
　　公称压力：0.05~0.25Mpa
　　适用温度：-10~300℃、-30~500℃、
　　驱动方式：手动、电动、气动、液动、电液动
　　适用介质：含尘烟气、空气、煤气及含尘气体
　　泄漏率：<1%
　　主要零件的材质
　　零件名称材料
　　阀体碳钢、合金钢、不锈钢
　　蝶板碳钢、合金钢、不锈钢
　　阀杆碳钢、合金钢、不锈钢
　　填料柔性石墨
　　采用标准：
　　设计标准:GB/T12238-1989 JB/T8692-1998
　　法兰连接尺寸:GB/T9115.1-2000
　　结构长度 h:GB/T12221-1989
　　压力试验:GB/T13927-1992;JB/T9092-1999

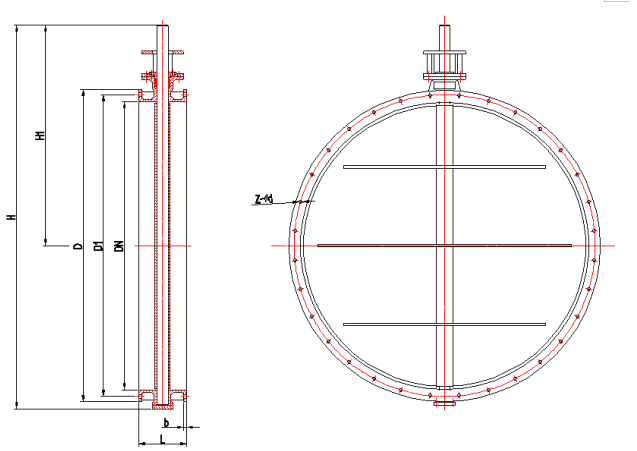

　　主要连接尺寸：
　　

公称通径DN（mm）	尺寸（mm）
公称通径DN（mm）	D	D1	L	b	Z-￠d	H1	H
80	140	110	80	4	6-￠10	176	254
100	176	138	98	4	8-￠10	196	284
125	201	163	98	4	8-￠10	206	309
150	226	188	98	4	8-￠3.5	221	334
200	276	238	98	4	8-￠13.5	246	384
250	326	288	98	4	12-￠13.5	271	434
300	376	388	98	5	12-￠13.5	296	484
350	426	388	98	5	12-￠13.5	321	534
400	476	438	120	5	16-￠13.5	373	616
500	576	538	120	6	16-￠13.5	423	716
550	626	588	120	6	16-￠13.5	448	766
600	676	638	120	8	20-￠13.5	473	816
700	776	738	120	8	24-￠13.5	523	916
800	890	850	155	10	24-￠13.5	590	1050
900	990	950	155	10	24-￠13.5	640	1150
1000	1090	1050	155	10	28-￠13.5	690	1250
1100	1190	1150	175	12	32-￠13.5	740	1350
1200	1290	1250	175	12	32-￠13.5	790	1450
1400	1490	1450	175	12	36-￠13.5	890	1650
