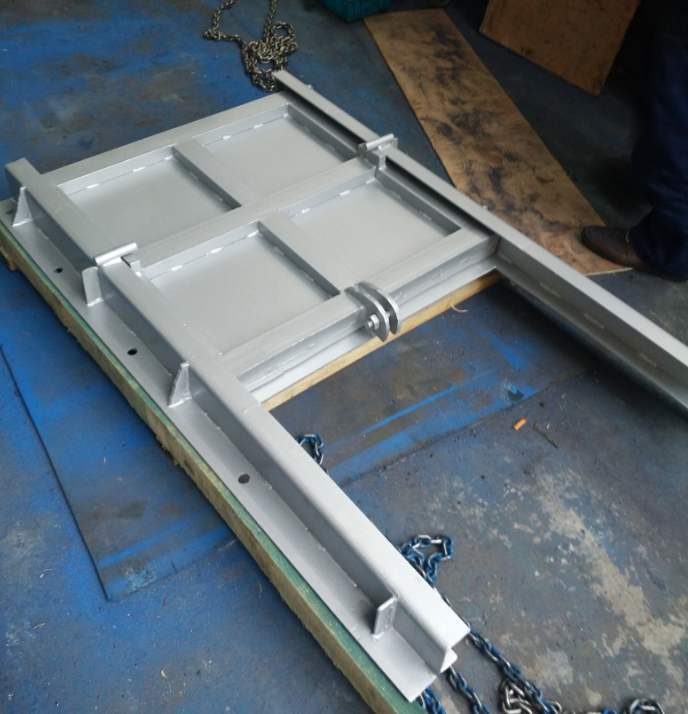

平板钢闸门

　   平板钢闸门设计要求

　　平板钢闸门包括门体、门槽、底槛、启闭机构、安装口支撑件及盖板。其中门体由面板和构架、滚轮、止水部件构成。成套装置均由供应商提供。设备所需预埋件使用不锈钢材质由供应商提供。

　　技术参数表

　　平板钢闸门技术参数表(空白处由供应商填写)

　　序号项目单位数据备注

　　1设备型号套W×H

　　2用途 控制冷却塔内外区配水

　　3孔口性质 淹没式

　　4闸门数量 8

　　5门槽数量 8

　　6安装位置 竖井

　　7设计流速m/s1.0

　　8闸门底槛以上水深m7.0

　　9孔口尺寸

　　10止水形式 正向橡胶止水

　　11闸门结构 整体成套

　　12闸门操作情况 动水启闭

　　13启门方法 手动

　　14闭门方法 手动

　　15设备重量t

　　平板钢闸门材质明细表(仅为最低要求，供应商可提出修改意见并说明原因)

　　序号部件名称材质及牌号规格数量/重量产地备注

　　1闸门门体：包括门叶结构、止水装置、滑块Q235B钢材，表面除锈、油漆防腐;橡胶制品应具有良好的延展性(耐温范围-50℃～50℃);W×H

　　2门体构架Q235B;表面除锈、油漆防腐;W×H

　　3闸门门槽：包括导槽、门楣、底坎、所有连接件STNi2Cr镍铬合金铸铁W×H

　　4启闭机构Q235-B表面除锈、油漆防腐;W×H

　　5闸门门体：包括门叶结构、止水装置、滑块Q235B钢材，表面除锈、油漆防腐;橡胶制品应具有良好的延展性(耐温范围-50℃～50℃);W×H

　　6门体构架Q235B;表面除锈、油漆防腐;W×H

　　7闸门门槽：包括导槽、门楣、底坎、所有连接件STNi2Cr镍铬合金铸铁W×H

　　8启闭机构Q235-B表面除锈、油漆防腐;W×H

　　供应商应根据钢闸门成套装置的使用环境，考虑必要和可行的防腐措施。

　　安装和运行条件

　　平板钢闸门安装位置：冷却塔中央竖井内、上层主水槽进水口位置，用于控制冷却塔内外区配水。

　　进水温度变幅：4℃~50℃。

　　应遵循的主要现行标准

　　产品设计、制造、试验规范和标准应满足机械工业部和机械水电部部颁或国颁标准;符合国家有关交货、验收的规定。同时应符合下列标准：

　　GB 50017-2014 钢结构设计规范

　　GB 50205-2001 钢结构工程施工质量验收规范

　　GB/T 8923 涂覆涂料前钢材表面处理 表面清洁度的目视评定(系列标准)

　　GB/T 13384-2008 机电产品包装通用技术条件

　　DL/T 5018-2004 水电水利工程钢闸门制造安装及验收规范

　　SL 105-2007 水工金属结构防腐规范

　　SL 582-2012 水工金属结构制造安装质量检验

　　规范和标准应采用新版本，如上述规范和标准之间，或它们与本技术规范书之间有重大原则性冲突时，采购人应及时用书面形式向供应商提出解决方法的建议，并由招投标双方共同协商解决。
