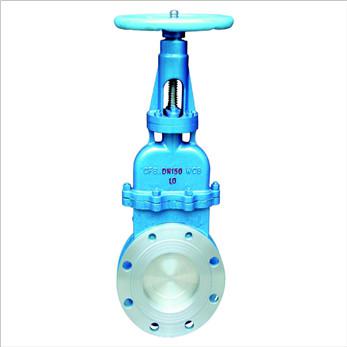

DMZ73暗杆刀型闸阀

阀门详情

　　暗杆刀型闸阀顾名思义，杆子暗藏其中，被阀盖遮住。从外观看不到阀杆，它的优点在于防止介质从阀杆中道流出。从而达到0泄漏的要求。所以暗杆刀型闸阀我们有时候也称之为带盖刀型闸阀。

　　暗杆刀型闸阀的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封改成了面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构(见图一)，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。

　　





　　此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。

　　特别适合在粉尘及干燥的恶劣环境中长期正常工作。

　　注：可根据使用单位的环境和要求来设计与生产，适合用户的安装和使用。

　　设计制造 Design and manufacture:JB/T8691-1998

　　结构长度 structural length: GB/T15188.2-94

　　法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94

　　试验与验收 testing and acceptance: GB/T13927-92

　　刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，手动刀型闸阀只能作全开和全关,不能作调节和节流。又名刀闸阀) 刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，手动刀型闸阀只能作全开和全关,不能作调节和节流。

　　暗杆刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点

　　闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。

　　暗杠刀型闸阀主要零部件材质:

　　体、盖闸阀阀杆密封面

　　不锈钢、碳钢、灰铸铁碳钢、不锈钢不锈钢橡胶、四氟、不锈钢、硬质合金

　　中特阀门订货须知：

　　尊敬的用户您好：如果在您确定要使用DMZ73暗杆刀型闸阀之前，请一定要与我们的销售人员核对好以下几点的产品参数。

　　一、阀门的产品名称与型号、阀门的口径、阀门是否带附件以便我们的为您正确选型、阀门的使用压力、工况的使用温度和阀门使用介质温度。

　　二、若已经由设计单位选定DMZ73暗杆刀型闸阀型号，请按相关型号直接向我们销售部订购。

　　三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的中特阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.9famen.com】如有任何疑问。您可以致电13868647363给我们,我们一定会尽心尽力为您提供优质的服务。
