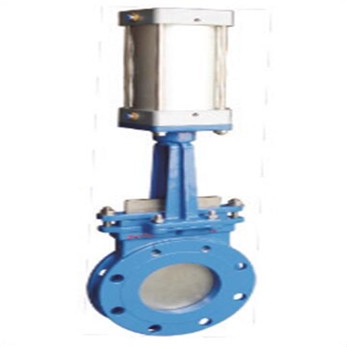

PZ673X气动刀型闸阀

  • 型号:PZ673X
  • 连接形式:法兰、对夹
  • 主体材料:铸铁、铸钢、不锈钢
  • 公称通径:50-2000
  • 适用介质:水
  • 密封形式:软密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:气动

阀门详情

        PZ673X气动刀形闸阀借助压缩空气驱动的阀门。气动刀型闸阀简单地说就是用气动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分,上半部分为气动执行器,下半部分为阀门。本类阀门在管道中一般应当水平安装。

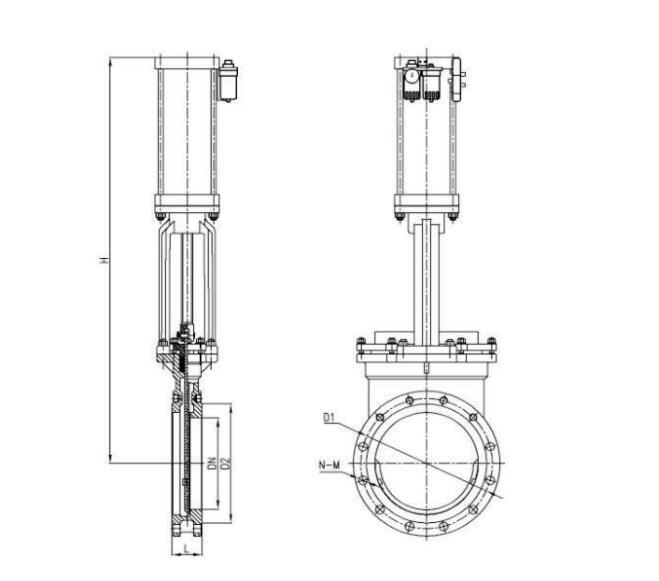

        PZ673X气动刀型闸阀 主要结构及产品特点



      气动刀型闸阀



        气动刀型闸阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成,阀门启闭靠气缸动作来完成。

        PZ673X气动刀闸阀结构特点:

        (1)采用对夹式结构,体积小,重量轻。

        (2)完全敞开的通道,可以防止介质在阀内沉积。

        (3)新研制的U型封圈,可以保证阀门的良好密封性。

        (4)闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。

        (5)流阻小。

        (6)安装维修方便。

        PZ673X气动刀型闸阀 执行标准

        设计标准JB/T869l-1998 MSS SP-81

        法兰标准GB/T9113.1-2000

        结构长度GB/T1-5188.2-94

        试验和压力GB/T13927-2000

        四、PZ673X气动刀型闸阀 执行器技术参数

        零件名称材质名称材质牌号

        圆螺母优质碳素钢25

        手轮灰口铸钢HT200

        轴承压盖优质碳素钢35

        阀杆螺母铝青铜ZCuA19Mn2、ZCuA19Fe4Ni4Mn2

        铝黄铜ZCuZn25A16Fe3Mn3

        轴承—51110

        阀杆不锈钢304、316、2Cr13

        支架碳素钢、不锈钢WCB、CF8等

        闸板不锈钢304、316、304L、316L、2Cr13

        螺栓螺母优质碳素钢35

        填料压盖碳素钢WCB

        填料柔性石墨盘根石棉根增强四氟纤维盘根—

        阀体碳素钢、不锈钢WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、密封座堆焊合金或不锈钢

        中特阀门订货须知:

        尊敬的用户您好:如果在您确定要使用PZ673X气动刀形闸阀之前,请一定要与我们的销售人员核对好以下几点的产品参数。

        一、阀门的产品名称与型号、阀门的口径、阀门是否带附件以便我们的为您正确选型、阀门的使用压力、工况的使用温度和阀门使用介质温度。

        二、若已经由设计单位选定PZ673X气动刀形闸阀型号,请按相关型号直接向我们销售部订购。

        三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的中特阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.9famen.com】如有任何疑问。您可以致电13868647363给我们,我们一定会尽心尽力为您提供优质的服务。
